Smart-Home-Management: Prototyp mit einheitlicher Embedded-Steuerung

Zum Zeitpunkt der Projektinitiierung waren viele Smart-Home-Lösungen nur eingeschränkt anpassbar. Proprietäre Protokolle und unflexible Oberflächen machten schon kleine Änderungen teuer und zeitintensiv.

SaM Solutions ging das Problem direkt an. Das Team wollte zwei Aufgaben mit einem Prototyp lösen:

• Nutzerzentrierte Steuerung. Eine übersichtliche Steuerungsoberfläche für typische Smart-Home-Szenarien bereitzustellen.
• Einheitlicher Standard. Die technischen Unterschiede verschiedener Bus-Systeme und Kommunikationsprotokolle hinter einer gemeinsamen Kommunikationsschicht zu verstecken.

Zusätzlich wollte das Team Video-Streams einbinden. Das System sollte Live-Bilder an Displays und mobile Endgeräten senden. Gleichzeitig sollten die Kameradaten automatische Aktionen auslösen – etwa das Öffnen eines Tores bei Bewegung.

Das Entwicklerteam von SaM Solutions baute einen physischen Teststand für Smart Home. Ein Embedded-Board von PHYTEC diente als Hardware-Basis. Auf diesem Board bündelte das Team die gesamte Software für Steuerung, Gerätekommunikation und Datenanzeige.

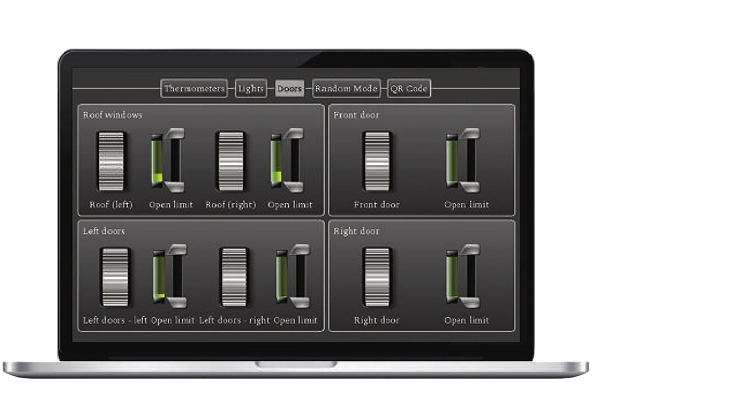

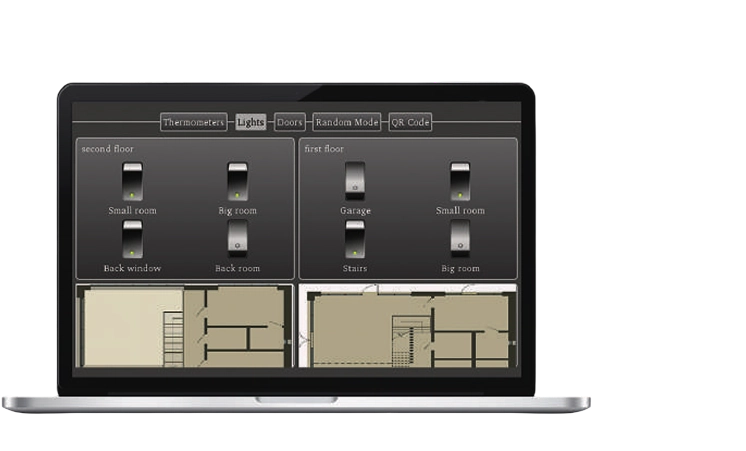

Plattformübergreifende Steuerungsoberfläche

Für die Benutzeroberfläche wählte das Team das Qt-Framework. Das brachte klare Vorteile im Entwicklungsprozess: Layouts, Menüs und Logik ließen sich blitzschnell ändern und direkt testen.

Die fertige Oberfläche deckte eine Vielzahl zentraler Gebäude-Szenarien ab:

• Zugang und Sicherheit: Zustandsüberwachung von Türen und Fenstern.
• Komfort und Klima: Intuitive Regelung von Beleuchtung und Temperaturzonen.
• Sicherheitssysteme: Integrierte, kamerabasierte Areal-Überwachung.

Einheitliche Protokollschicht

Niemand wollte das System an ein einzelnes Protokoll binden. Deshalb entwickelte SaM Solutions eine universelle Konvertierungsschicht auf Basis von D-Bus.

Speziell programmierte Plugins übersetzten die Signale von Modbus, CAN und 1-Wire direkt in D-Bus-Nachrichten. Die Benutzeroberfläche und die zentrale Anwendungslogik konnten über einen einheitlichen Standard kommunizieren. Also mussten sie die technischen Spezifika der jeweiligen Protokolle nicht berücksichtigen.

Dieser entkoppelte Ansatz reduzierte die technische Komplexität des Prototyps und vereinfachte die Einbindung neuer Steuerungsszenarien und Hardware-Komponenten.

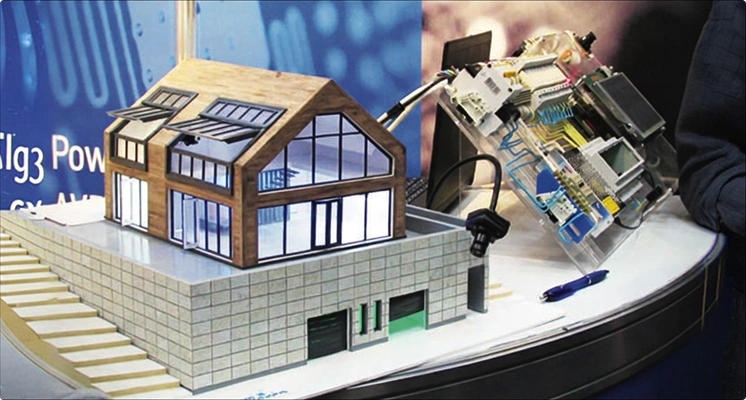

Video-Streaming und automatisierte Abläufe

Ein weiterer Schwerpunkt des Prototyps war die Verarbeitung eines Live-Videostreams von einer Kamera, die im Smart-Home-Modell installiert war. SaM Solutions erprobte hierbei verschiedene Übertragungswege, um die Bilder flüssig auf den Hauptbildschirm und auf Mobilgeräte zu bringen.

Das Videobild diente jedoch nicht nur zur Kontrolle. Die Ingenieure nutzten den Stream direkt in der Logik: Registrierte die Kamera eine Bewegung, öffnete das System automatisch das Zufahrtstor. Das zeigt, wie Videodaten aktiv Steuerungsprozesse anstoßen.

SaM Solutions baute einen voll einsatzfähigen Prototyp für das Smart-Home-Management. Das Projekt zeigt, wie eine einzige Embedded-Schnittstelle ganz unterschiedliche Subsysteme im Haus steuert und überwacht.

Die wichtigsten Resultate

• Funktionsfähiger Smart-Home-Demonstrator: Das physische Modell regelt Türen, Fenster, Licht, Raumtemperatur, Videostreams und ein automatisches Tor.
• Einheitliche Kommunikation: Das Team verband Modbus-, CAN- und 1-Wire-Geräte über eigene D-Bus-Plugins. Das beseitigte die Komplexität einzelner Protokolle aus der Anwendungslogik.
• Automatisierung mittels Kameras: Der Prototyp konnte Live-Kamerabilder empfangen und an die zentrale Anzeige sowie mobile Geräte übertragen. Zusätzlich flossen Kameradaten in ein bewegungsabhängiges Szenario zur Steuerung des Einfahrtstores ein.

Das entstandene Konzept stellte SaM Solutions einen praxisnahen internen Demonstrator zur Verfügung. Es bot eine Grundlage, um Embedded Linux-Entwicklung, die Integration von IoT-Kommunikationsprotokollen, Qt-basierte Benutzeroberflächen und Automatisierungsszenarien für Smart Homes unter realistischen Bedingungen zu erproben.
